3장. 아두이노 I2C LCD 라이브러리 코딩 / 인투피온

안녕하세요~

이번 시간에는 아두이노 I2C LCD 코딩을 해보겠습니다.

I2C LCD 라이브러리 추가하기

I2C LCD 코딩을 하기 전에 앞서 해주어야 할 것이 있습니다.

바로 I2C LCD 라이브러리 추가입니다.

그럼 추가하는 방법을 알아보겠습니다.

스케치 → 라이브러리 포함하기 → 라이브러리 관리를 눌러주시면 라이브러리 매니저가 나옵니다.

여기에 LIQUIDCRYSTAL I2C 를 검색하시고 아래로 내려주셔서 해당 라이브러리를 설치해주시면 됩니다.

I2C LCD 코딩

I2C LCD 를 사용하기 위해선 먼저

LiquidCrystal_I2C.h 와 Wire.h 라이브러리를 추가해 주어야 합니다.

이후 객체를 생성해야 하는데 이때 주소값을 알고 있어야 합니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
// LCD를 사용하기 위해 라이브러리를 추가합니다.
#include <LiquidCrystal_I2C.h>
#include <Wire.h>

// 16x2 LCD객체를 생성합니다. 이때 확인한 I2C의 주소값을 넣어줍니다.
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // 초기 사용시 I2C LCD 초기화 및 LCD 백라이트를 켜줍니다.
  lcd.init();
  lcd.backlight();
}

void loop() {

  int value = 1;
  for(value=1; value<4 ; value++)
  {
    if(value=1){
      lcd.setCursor(0,0);           // 0번 행 0번 열부터 출력합니다.
      lcd.print("    Intopion    ");
      delay(1000);
    }
    if(value=2){
      lcd.setCursor(0,1);           // 1번 행 0번 열부터 출력합니다.
      lcd.print("    Hello!!    ");
      delay(1000);
    }
     if(value=3){
      lcd.setCursor(0,0);           // 0번 행 0번 열부터 출력합니다.
      lcd.print("    Intopion    ");
      lcd.setCursor(0,1);           // 1번 행 0번 열부터 출력합니다.
      lcd.print(" Hello People!! ");
      delay(1000);
     }

  lcd.clear();
  }
  delay(1000);

}
Colored by Color Scripter
cs

이후에는 자신이 출력하고자 하는 행 열을 입력해 주고 출력 문구를 정하시면 됩니다.

​lcd.setCursor(0,0);

lcd.print(" Hello!! ");

이때 LCD 한 행의 크기는 16자리이니 유의해줍시다.

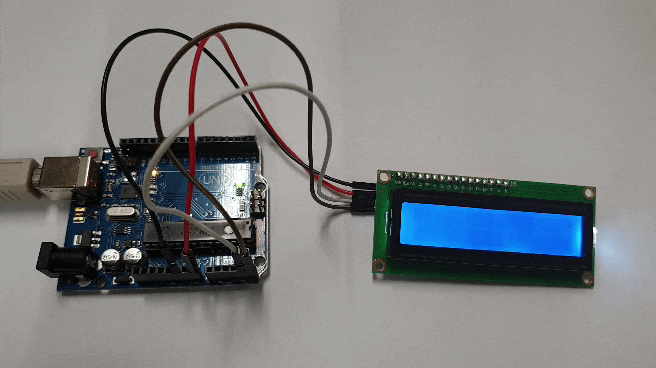

이제 이걸 업로드하면 아래와 같은 결과가 나옵니다.
